Tipos de protección IP y clases de protección IP
Los tipos de protección IP (IP = Ingress Protection) ofrecen información sobre contra qué influencias externas está protegido un tomacorriente.
Las clases de protección describen las medidas de seguridad que protegen frente a tensiones peligrosas/una descarga eléctrica y con ello frente a un fallo eléctrico.
Tipos de protección IP

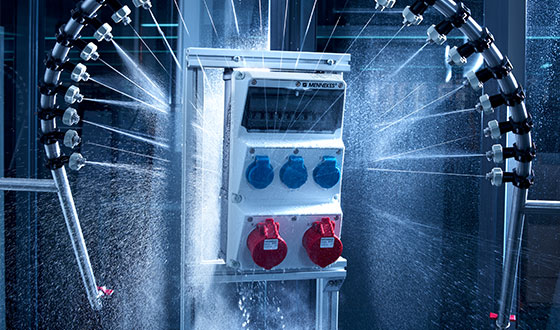

Los tomacorrientes CEE deben funcionar de forma fiable en todo momento. Por este motivo, entre otras cosas, deben cumplir un tipo de protección concreto. Los tipos de protección IP (IP = Ingress Protection) ofrecen información sobre contra qué influencias externas está protegido un tomacorriente. Cada tipo de protección IP consta de dos cifras. Estas definen exactamente hasta qué punto el interior del equipo está protegido de intrusiones no deseadas por la caja del equipo. La primera cifra ofrece información sobre la protección contra cuerpos extraños y contactos. La segunda cifra ofrece información sobre la protección contra agua. Las combinaciones de cifras se establecen en la norma DIN EN/IEC 60529.
Los tomacorrientes y los prolongadores deben cumplir en el uso, tanto en conectores enchufados como no enchufados, el tipo de protección indicado. Para conectores y clavijas del aparato se aplica el tipo de protección si están unidos con una pieza complementaria (prolongador o tomacorriente).
Los tomacorrientes CEE deben cumplir los tipos de protección IP 44 o IP 67 y los tomacorrientes CEE con corrientes asignadas de 100/125 A el tipo de protección IP 67. En caso de que en la caja se hayan fijado tomacorrientes con 100/125 A o formen con esta una unidad constructiva, todo el diseño también puede realizarse según el tipo de protección IP 44.

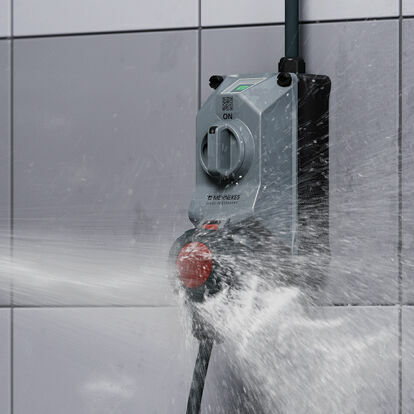

Además de soluciones de productos en IP44 o IP67, también ofrecemos bases CEE especialmente robustos y desconectables, así como enchufes y acoplamientos en la clase de protección IP67 / IP69. Estos dispositivos de conexión permanecen herméticos al agua durante la inmersión y la limpieza a alta presión.
En tomacorrientes SCHUKO® usuales según DIN VDE 0620 y DIN 49440 y sig. debe tenerse especialmente en cuenta que debido a la construcción el grado de protección IP 44 solo puede cumplirse con tapas plegables cerradas, puesto que en el área del contacto de protección no puede evitarse la penetración de agua.

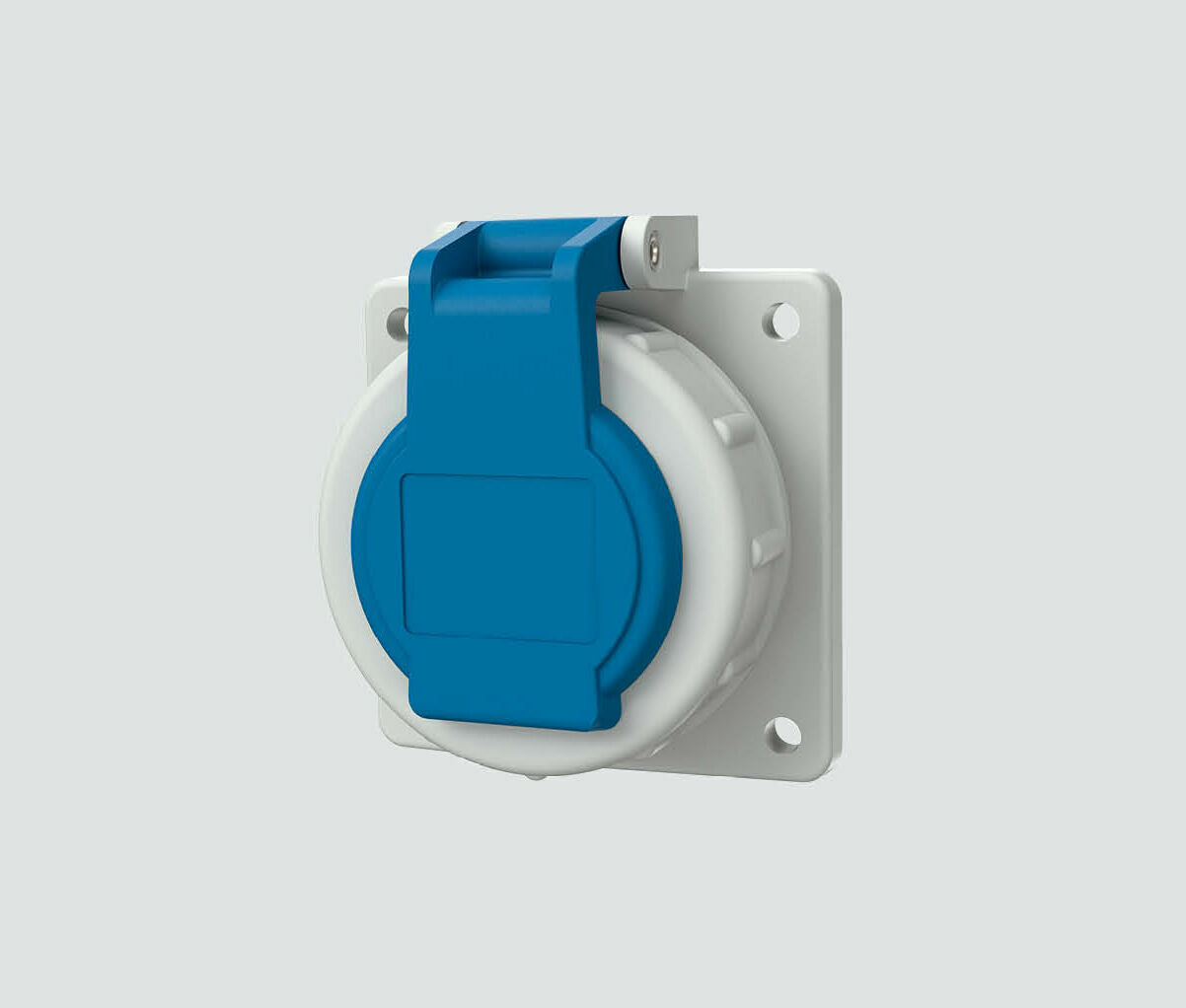

Además de bases SCHOKO® con la clase de protección IP44, también puede obtener bases según el estándar SCHUKO® en la clase de protección IP68 para su uso en entornos húmedos, como puertos, piscinas o áreas exteriores.
Los tipos de protección IP según EN/IEC 60529 (a menudo denominados erróneamente tabla de clases de protección IP; véanse a continuación las clases de protección) están resumidos de forma clara en una tabla para usted:
Tabla de grados de protección IP
| Primer número del código: | ||
|---|---|---|
| IEC 60529 | Protección contra cuerpos extraños | Protección contra el contacto |
| 0 | no protección | no protección |
| 1 | Cuerpos sólidos a partir de 50 mm de tamaño | Protegido contra el acceso con el dorso de la mano |
| 2 | Cuerpos sólidos a partir de 12,5 mm de tamaño | Protegido contra el acceso con un dedo |
| 3 | Cuerpos sólidos a partir de 2,5 mm de tamaño | Protegido contra el acceso con una herramienta |
| 4 | Cuerpos sólidos a partir de 1 mm de tamaño | Protegido contra el acceso con un alambre |
| 5 | Polvo en cantidades perjudiciales | Protección completa contra el contacto |
| 6 | Poeira em geral totalmente protegido contra el polvo | Protección completa contra el contacto |
| Segundo número del código: | |
|---|---|
| IEC 60529 | Protección contra el agua |
| 0 | no protección |
| 1 | Caída vertical de gotas de agua |
| 2 | protección contra el agua de goteo cuando la carcasa está inclinada hasta 15° |
| 3 | Protección contra el agua pulverizada que cae hasta 60° contra la vertical |
| 4 | Protección contra el agua pulverizada desde todas las direcciones |
| 5 | Protección contra el agua a presión (boquilla) desde cualquier ángulo. |
| 6 | Protección contra chorros de agua fuertes. |
| 7 | Protección contra la inmersión temporal |
| 8 | Protección contra la inmersión continua |
| 9 | Protección contra el agua en limpieza a alta presión/vapor, uso agrícola especial. |
Clases de protección IP
Clases de protección IP según EN 61140 / VDE0140-1.
Las clases de protección describen las medidas de seguridad que protegen contra tensiones peligrosas/una descarga eléctrica y, por tanto, contra un accidente eléctrico. Existen cuatro clases de protección: 0, 1, 2 y 3.
0: sin protección adicional además del aislamiento básico
1: Tierra de protección
2: Aislamiento de protección
3: Tensión de seguridad
Las clases de protección de todos los equipos eléctricos se definen en las normas EN/IEC 61140 y VDE 0140-1. Los símbolos que deben utilizarse para marcar el equipo se definen en la norma EN/IEC 60417.
