Mostrar todos los Estandar 16 A - 125 A / Mostrar todos los Clavija AM-TOP®

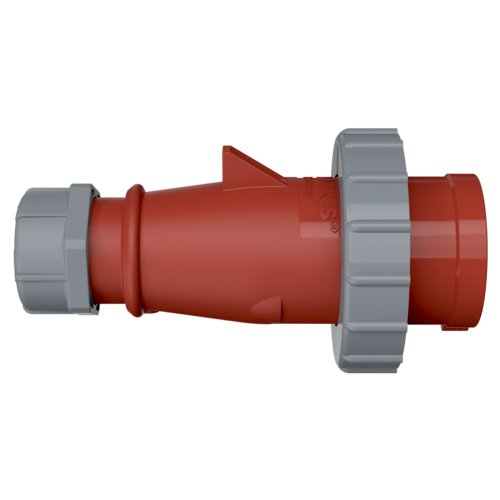

MENNEKES Clavija AM-TOP® 294
MENNEKES Clavija AM-TOP® 294 images3d

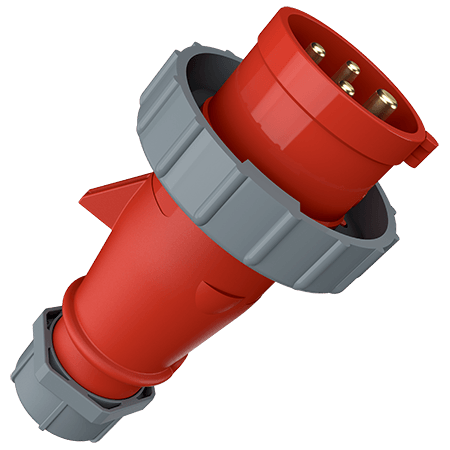

Clavija AM-TOP® 294

Amperios 16 A 32 A
Polos
Voltios
Sentido horario
  • Contacto roscado
  • Carcasa de una pieza
  • Prensaestopas roscado con junta de estanqueidad
  • Alivio de tensión y protección contra el doblado de cables
  • N.º ref.294
  • ЕAN4015394002079
Puede gestionar nuestros productos en el área Lista de deseos/Cesta de productos en distintas listas.
Indique un nombre para la nueva lista
  • Introduzca un nombre de lista
  • El nombre de lista ya existe
  • Indique un nombre de lista válido

Especificaciones técnicas

Clavija AM-TOP® 294

Amperios 32 A
Polos 4 p
Voltios 400 V
Sentido horario 6 h
Hertzios 50-60 Hz
Técnica de conexión bornas de tornillo
Contactos estándar
Grado de protección IP67
Peso 313 g
Marca de verificación VDE

Fichas de datos y descargas

Clavija AM-TOP® 294

Información del productoClavija AM-TOP® 294 PDF, 135 KB
Declaración de conformidadClavija AM-TOP® 294 PDF, 37 KB
Datos CAD 3D STPClavija AM-TOP® 294 ZIP, 1 MB
Datos CAD 3D DWGClavija AM-TOP® 294 ZIP, 3 MB
Instrucciones de montajeClavija AM-TOP® 294 PDF, 2 MB
Formato vertical de dibujo dimensionalClavija AM-TOP® 294 PNG, 34 KB
Formato horizontal de dibujo dimensionalClavija AM-TOP® 294 PNG, 35 KB

Directrices

Clavija AM-TOP® 294

REACh
RoHS

Productos adecuados

Clavija AM-TOP® 294 con IP67

MENNEKES Prolongador AM-TOP® 556

Prolongador AM-TOP®

N.º ref. 556

  • Grado de protección: IP67
  • Amperios: 32 A
  • Polos: 4 p
  • Voltios: 400 V
  • Técnica de conexión: bornas de tornillo
más
MENNEKES Base semiempotrable 1506

Base semiempotrable

N.º ref. 1506

  • Grado de protección: IP67
  • Amperios: 32 A
  • Polos: 4 p
  • Voltios: 400 V
  • Técnica de conexión: bornas de tornillo
más
MENNEKES Base mural DUOi 5614406G

Base mural DUOi

N.º ref. 5614406G

  • Grado de protección: IP67 / IP69
  • Amperios: 32 A
  • Polos: 4 p
  • Voltios: 400 V
  • Técnica de conexión: bornas de tornillo
más
MENNEKES Base mural 9372

Base mural

N.º ref. 9372

  • Grado de protección: IP67
  • Amperios: 32 A
  • Polos: 4 p
  • Voltios: 400 V
  • Técnica de conexión: bornas de tornillo
más

Accesorios adecuados

Clavija AM-TOP® 294

MENNEKES Tapa protectora 40841

Tapa protectora

N.º ref. 40841

Para clavijas estancas al agua, murales y semiempotrables 32 A, 3 p + 4 p

más
