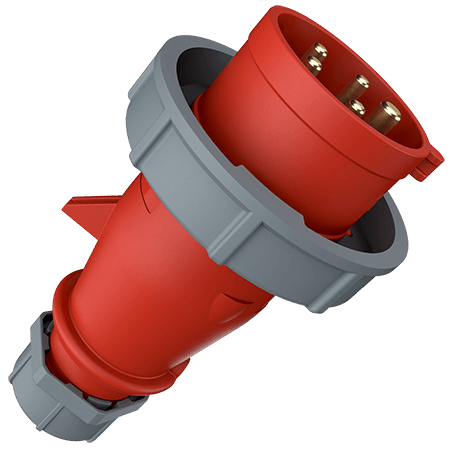

MENNEKES Clavija AM-TOP® 288

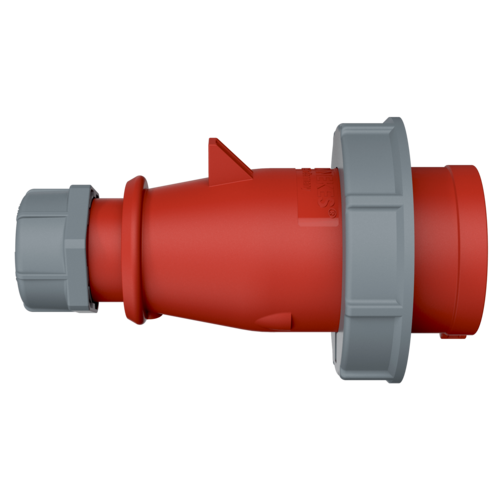

MENNEKES Clavija AM-TOP® 288 images3d

Clavija AM-TOP® 288

Amperios 16 A 32 A
Polos
Voltios
Sentido horario
  • Contacto roscado
  • Carcasa de una pieza
  • Prensaestopas roscado con junta de estanqueidad
  • Alivio de tensión y protección contra el doblado de cables
  • N.º ref.288
  • ЕAN4015394002000
Puede gestionar nuestros productos en el área Lista de deseos/Cesta de productos en distintas listas.
Indique un nombre para la nueva lista
  • Introduzca un nombre de lista
  • El nombre de lista ya existe
  • Indique un nombre de lista válido

Especificaciones técnicas

Clavija AM-TOP® 288

Amperios 16 A
Polos 5 p
Voltios 400 V
Sentido horario 6 h
Hertzios 50-60 Hz
Técnica de conexión bornas de tornillo
Contactos estándar
Grado de protección IP67
Peso 206 g
Marca de verificación VDE
CQC

Fichas de datos y descargas

Clavija AM-TOP® 288

Información del productoClavija AM-TOP® 288 PDF, 140 KB
Declaración de conformidadClavija AM-TOP® 288 PDF, 53 KB
Datos CAD 3D STPClavija AM-TOP® 288 ZIP, 1 MB
Datos CAD 3D DWGClavija AM-TOP® 288 ZIP, 3 MB
Instrucciones de montajeClavija AM-TOP® 288 PDF, 2 MB
Formato vertical de dibujo dimensionalClavija AM-TOP® 288 PNG, 34 KB
Formato horizontal de dibujo dimensionalClavija AM-TOP® 288 PNG, 35 KB

Directrices

Clavija AM-TOP® 288

REACh
RoHS
