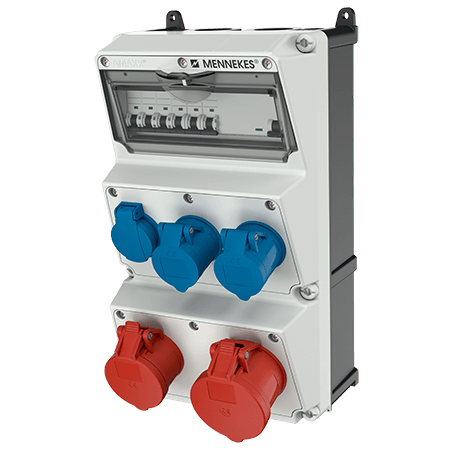

MENNEKES Caja combinada AMAXX® 930020

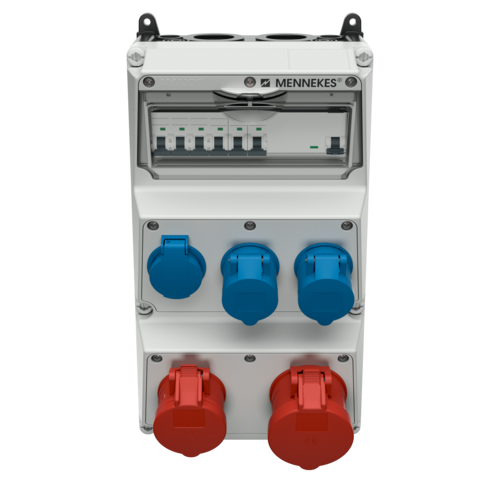

MENNEKES Caja combinada AMAXX® 930020 images3d

Acepte accept marketing-cookies para ver este video.

Video

Caja combinada AMAXX® 930020

Con AMAXX® podrá combinarlos de forma inteligente y de este modo ahorrará el valioso tiempo de montaje. Solo una línea de alimentación, menos orificios, menos abrazaderas para cables y tubos y solo una caja, cuya fijación exterior permite el montaje por parte de una sola persona. La tapa de la caja abisagrada de apertura lateral, así como los carriles de perfil de sombrerete desplegables y el gran espacio de conexión facilitan los trabajos de conexión. AMAXX® está precableada y lista para conectar y ha sido verificada en cuanto a la seguridad eléctrica y la calidad según IEC 61439.

CEE 32 A, 5 p, 400 V
CEE 16 A, 5 p, 400 V
CEE 16 A, 3 p, 230 V
SCHUKO®
  • pre-cableados para su instalación
  • articulada en el lateral
  • caja e inserto fabricados en AMAPLAST
  • fusibles detrás de una cubierta transparente
  • N.º ref.930020
  • ЕAN4015394223481
Puede gestionar nuestros productos en el área Lista de deseos/Cesta de productos en distintas listas.
Indique un nombre para la nueva lista
  • Introduzca un nombre de lista
  • El nombre de lista ya existe
  • Indique un nombre de lista válido

Especificaciones técnicas

Caja combinada AMAXX® 930020

CEE 32 A, 5 p, 400 V 1
CEE 16 A, 5 p, 400 V 1
CEE 16 A, 3 p, 230 V 2
SCHUKO® 1
Protecciones
  • 1 diferencial 40 A, 4 p, 0.03 A
  • 1 magnetotérmico 16 A, 3 p, C
  • 3 magnetotérmicos 16 A, 1 p, C
Pre-fusible máx. 32 A
InA 32 A
RDF 0,75
Conexión / cable de alimentación
  • para 2 cables de 5 x 25 mm²
Grado de protección IP44
Material plástico
Peso 5740 g
Altura 390 mm
Ancho 225 mm
Marca de verificación EAC
Cajas combinadas en stock D

Vídeos

Caja combinada AMAXX® 930020

Acepte accept marketing-cookies para ver este video.

Video

Directrices

Caja combinada AMAXX® 930020

Accesorios adecuados

Caja combinada AMAXX® 930020

MENNEKES CombiTOWER® 15681

CombiTOWER®

N.º ref. 15681

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254 x 415 mm, Lacado en amarillo señales (RAL 1003)

MENNEKES CombiTOWER® 15680

CombiTOWER®

N.º ref. 15680

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1.043 x 254 x 415 mm, Acero inox. pulido

MENNEKES CombiTOWER® 15678

CombiTOWER®

N.º ref. 15678

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Acero inox. pulido

MENNEKES CombiTOWER® 15679

CombiTOWER®

N.º ref. 15679

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Lacado en amarillo señales (RAL 1003)

MENNEKES Unidad de montaje 18444

Unidad de montaje

N.º ref. 18444

Unidad de montaje para suspender, Realizada con metal ligero, Con orificios para instalación frontal y trasera de bases y combinaciones de bases, 2 chasis de 260 x 225 mm y chasis de 390 x 225 mm, Medidas (al. x an. x prof.): 535 x 233 x 348 mm, Color: aluminio blanco (RAL 9006)

MENNEKES Prensaestopas roscado para cable 990607

Prensaestopas roscado para cable

N.º ref. 990607

Negro RAL 9005, Embalaje individual, M20 Zona de sujeción/sellado 6-13 mm, ref. 990607, M32 Zona de sujeción/sellado 13-21 mm, ref. 990608, M40 Zona de sujeción/sellado 14-28 mm IP 67, ref. 990609

MENNEKES Juego de tornillos AMAXX® 990606

Juego de tornillos AMAXX®

N.º ref. 990606

Compuesto por: 4 tornillos de 6 x 70 Pozidrive T. 3, acero galvanizado y 4 espigas universales de 8 x 50, para hormigón, hormigón celular, ladrillo macizo, ladrillo perforado, planchas de yeso encartonado

MENNEKES Tejadillo protector 15682

Tejadillo protector

N.º ref. 15682

De acero inoxidable (material 1.4301), Con paredes laterales, La cubierta se separa de la pared trasera, Para montaje en pared o en la columna 15530, Medidas (al. x an. x prof.) 496,5 x 254 x 250 mm, Superficie: Acero inox. pulido

MENNEKES Tejadillo protector 15690

Tejadillo protector

N.º ref. 15690

de acero inoxidable (material 1.4301), con tapones ciegos laterales, para montaje mural o en columna, Medidas (al. x an. x prof.): 226 x 155 x 131/52 mm

Preguntas frecuentes sobre el producto

¿Puedo solicitar a MENNEKES combinaciones de bases de enchufe parcialmente cableadas?

Ofrecemos combinaciones de bases de enchufe ya cableadas de conformidad con la norma IEC 61439. En combinaciones de bases de enchufe cableadas parcialmente, el responsable de llevar a cabo su terminación pasará a ser fabricante y con ello estará obligado a verificar la combinación de bases de enchufe según IEC 61439.

¿Puedo llevar a cabo modificaciones o ampliar la combinación de bases de enchufe?

En caso de llevar a cabo modificaciones en la combinación de bases de enchufe se convertirá en fabricante y por tanto asumirá toda la responsabilidad sobre el producto.

¿Están homologadas/verificadas las combinaciones de bases de enchufe MENNEKES según VDE (o equivalente)?

Nuestras combinaciones de bases de enchufe pueden estar sometidas a distintas normas de producto. Por lo general, fabricamos según las normas IEC 61439, IEC 60309 y VDE 0620.
