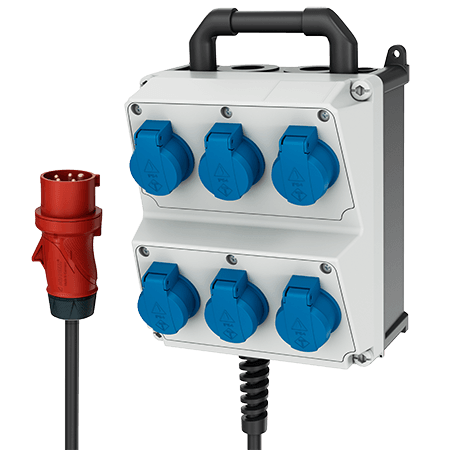

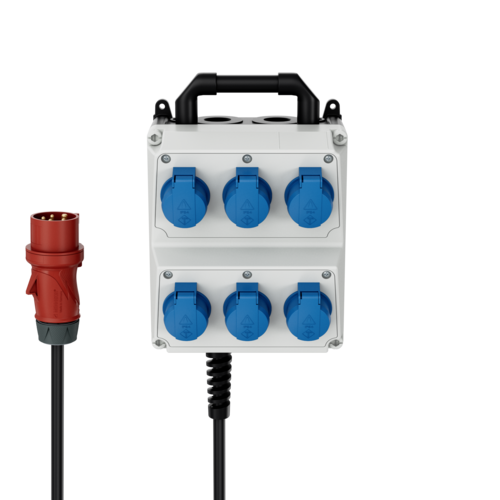

Caja combinada AMAXX® 920032

SCHUKO®

precablati per l’installazione
articulada en el lateral

caja e inserto fabricados en AMAPLAST

N.º ref.920032
ЕAN4015394222217

Especificaciones técnicas

Caja combinada AMAXX® 920032

SCHUKO®	6
Conexión / cable de alimentación	2 m H07RN-F5G2.5 con clavija CEE 16 A, 5 p, 400 V
Grado de protección	IP44
Material	plástico
Peso	3400 g
Altura	260 mm
Ancho	225 mm
Marca de verificación	EAC
Cajas combinadas en stock	D

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Caja combinada AMAXX® 920032

Información del productoCaja combinada AMAXX® 920032 PDF, 148 KB

Instrucciones de montajeCaja combinada AMAXX® 920032 PDF, 1 MB

Formato vertical de dibujo dimensionalCaja combinada AMAXX® 920032 PNG, 40 KB

Formato horizontal de dibujo dimensionalCaja combinada AMAXX® 920032 PNG, 41 KB

Vídeos

Caja combinada AMAXX® 920032

Acepte accept marketing-cookies para ver este video.

Directrices

Caja combinada AMAXX® 920032

REACh

RoHS

Accesorios adecuados

Caja combinada AMAXX® 920032

Prensaestopas roscado para cable

N.º ref. 990608

Negro RAL 9005, Embalaje individual, M20 Zona de sujeción/sellado 6-13 mm, ref. 990607, M32 Zona de sujeción/sellado 13-21 mm, ref. 990608, M40 Zona de sujeción/sellado 14-28 mm IP 67, ref. 990609

más

CombiTOWER®

N.º ref. 15679

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Lacado en amarillo señales (RAL 1003)

más

CombiTOWER®

N.º ref. 15678

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Acero inox. pulido

más

CombiTOWER®

N.º ref. 15680

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1.043 x 254 x 415 mm, Acero inox. pulido

más

CombiTOWER®

N.º ref. 15681

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254 x 415 mm, Lacado en amarillo señales (RAL 1003)

más

Prensaestopas roscado para cable

N.º ref. 990607

Negro RAL 9005, Embalaje individual, M20 Zona de sujeción/sellado 6-13 mm, ref. 990607, M32 Zona de sujeción/sellado 13-21 mm, ref. 990608, M40 Zona de sujeción/sellado 14-28 mm IP 67, ref. 990609

más

Juego de tornillos AMAXX®

N.º ref. 990606

Compuesto por: 4 tornillos de 6 x 70 Pozidrive T. 3, acero galvanizado y 4 espigas universales de 8 x 50, para hormigón, hormigón celular, ladrillo macizo, ladrillo perforado, planchas de yeso encartonado

más

Unidad de montaje

N.º ref. 18444

Unidad de montaje para suspender, Realizada con metal ligero, Con orificios para instalación frontal y trasera de bases y combinaciones de bases, 2 chasis de 260 x 225 mm y chasis de 390 x 225 mm, Medidas (al. x an. x prof.): 535 x 233 x 348 mm, Color: aluminio blanco (RAL 9006)

más

Bastidor portátil

N.º ref. 15696

amarillo RAL 1003, adecuado para unidades de combinaciones de bases AMAXX® con los siguientes tamaños: 260 x 225 mm, 390 x 225 mm and 520 x 225 mm

más

Preguntas frecuentes sobre el producto

¿Puedo solicitar a MENNEKES combinaciones de bases de enchufe parcialmente cableadas?

Ofrecemos combinaciones de bases de enchufe ya cableadas de conformidad con la norma IEC 61439. En combinaciones de bases de enchufe cableadas parcialmente, el responsable de llevar a cabo su terminación pasará a ser fabricante y con ello estará obligado a verificar la combinación de bases de enchufe según IEC 61439.

¿Puedo llevar a cabo modificaciones o ampliar la combinación de bases de enchufe?

En caso de llevar a cabo modificaciones en la combinación de bases de enchufe se convertirá en fabricante y por tanto asumirá toda la responsabilidad sobre el producto.

¿Están homologadas/verificadas las combinaciones de bases de enchufe MENNEKES según VDE (o equivalente)?

Nuestras combinaciones de bases de enchufe pueden estar sometidas a distintas normas de producto. Por lo general, fabricamos según las normas IEC 61439, IEC 60309 y VDE 0620.
