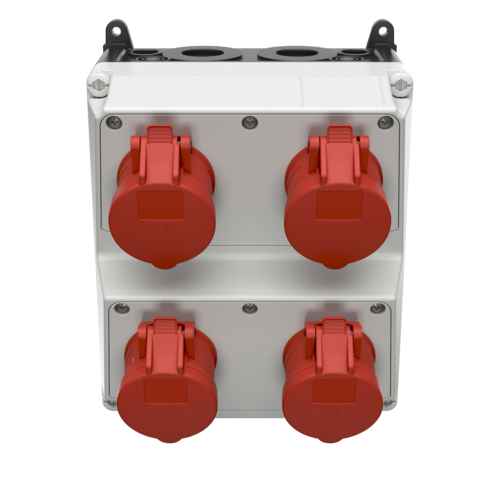

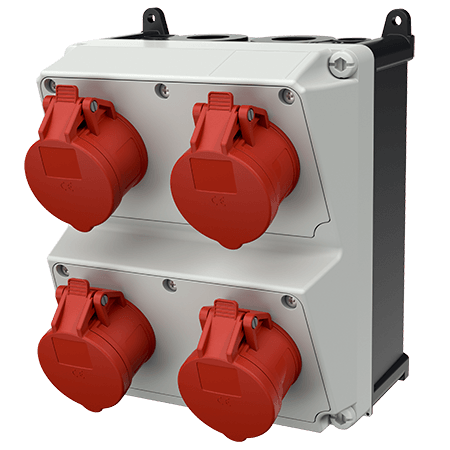

Caja combinada AMAXX® 920027

Con AMAXX® podrá combinarlos de forma inteligente y de este modo ahorrará el valioso tiempo de montaje. Solo una línea de alimentación, menos orificios, menos abrazaderas para cables y tubos y solo una caja, cuya fijación exterior permite el montaje por parte de una sola persona. La tapa de la caja abisagrada de apertura lateral, así como los carriles de perfil de sombrerete desplegables y el gran espacio de conexión facilitan los trabajos de conexión. AMAXX® está precableada y lista para conectar y ha sido verificada en cuanto a la seguridad eléctrica y la calidad según IEC 61439.

CEE 16 A, 5 p, 400 V

pre-cableados para su instalación
articulada en el lateral

caja e inserto fabricados en AMAPLAST

N.º ref.920027
ЕAN4015394223252

Especificaciones técnicas

Caja combinada AMAXX® 920027

CEE 16 A, 5 p, 400 V	4
Conexión / cable de alimentación	para 1 cable de 5 x 10 mm²
Grado de protección	IP44
Material	plástico
Peso	3028 g
Altura	260 mm
Ancho	225 mm
Cajas combinadas en stock	B

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Caja combinada AMAXX® 920027

Información del productoCaja combinada AMAXX® 920027 PDF, 209 KB

Instrucciones de montajeCaja combinada AMAXX® 920027 PDF, 1 MB

Formato vertical de dibujo dimensionalCaja combinada AMAXX® 920027 PNG, 40 KB

Formato horizontal de dibujo dimensionalCaja combinada AMAXX® 920027 PNG, 41 KB

Vídeos

Caja combinada AMAXX® 920027

Acepte accept marketing-cookies para ver este video.

Directrices

Caja combinada AMAXX® 920027

REACh

RoHS

Accesorios adecuados

Caja combinada AMAXX® 920027

CombiTOWER®

N.º ref. 15678

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Acero inox. pulido

más

CombiTOWER®

N.º ref. 15679

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Lacado en amarillo señales (RAL 1003)

más

CombiTOWER®

N.º ref. 15681

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254 x 415 mm, Lacado en amarillo señales (RAL 1003)

más

CombiTOWER®

N.º ref. 15680

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1.043 x 254 x 415 mm, Acero inox. pulido

más

Unidad de montaje

N.º ref. 18444

Unidad de montaje para suspender, Realizada con metal ligero, Con orificios para instalación frontal y trasera de bases y combinaciones de bases, 2 chasis de 260 x 225 mm y chasis de 390 x 225 mm, Medidas (al. x an. x prof.): 535 x 233 x 348 mm, Color: aluminio blanco (RAL 9006)

más

Juego de tornillos AMAXX®

N.º ref. 990606

Compuesto por: 4 tornillos de 6 x 70 Pozidrive T. 3, acero galvanizado y 4 espigas universales de 8 x 50, para hormigón, hormigón celular, ladrillo macizo, ladrillo perforado, planchas de yeso encartonado

más

Prensaestopas roscado para cable

N.º ref. 990607

Negro RAL 9005, Embalaje individual, M20 Zona de sujeción/sellado 6-13 mm, ref. 990607, M32 Zona de sujeción/sellado 13-21 mm, ref. 990608, M40 Zona de sujeción/sellado 14-28 mm IP 67, ref. 990609

más

Prensaestopas roscado para cable

N.º ref. 990608

Negro RAL 9005, Embalaje individual, M20 Zona de sujeción/sellado 6-13 mm, ref. 990607, M32 Zona de sujeción/sellado 13-21 mm, ref. 990608, M40 Zona de sujeción/sellado 14-28 mm IP 67, ref. 990609

más

Tejadillo protector

N.º ref. 15682

De acero inoxidable (material 1.4301), Con paredes laterales, La cubierta se separa de la pared trasera, Para montaje en pared o en la columna 15530, Medidas (al. x an. x prof.) 496,5 x 254 x 250 mm, Superficie: Acero inox. pulido

más

Caja combinada AMAXX®

N.º ref. 920060

más

Preguntas frecuentes sobre el producto

¿Puedo solicitar a MENNEKES combinaciones de bases de enchufe parcialmente cableadas?

Ofrecemos combinaciones de bases de enchufe ya cableadas de conformidad con la norma IEC 61439. En combinaciones de bases de enchufe cableadas parcialmente, el responsable de llevar a cabo su terminación pasará a ser fabricante y con ello estará obligado a verificar la combinación de bases de enchufe según IEC 61439.

¿Puedo llevar a cabo modificaciones o ampliar la combinación de bases de enchufe?

En caso de llevar a cabo modificaciones en la combinación de bases de enchufe se convertirá en fabricante y por tanto asumirá toda la responsabilidad sobre el producto.

¿Están homologadas/verificadas las combinaciones de bases de enchufe MENNEKES según VDE (o equivalente)?

Nuestras combinaciones de bases de enchufe pueden estar sometidas a distintas normas de producto. Por lo general, fabricamos según las normas IEC 61439, IEC 60309 y VDE 0620.
