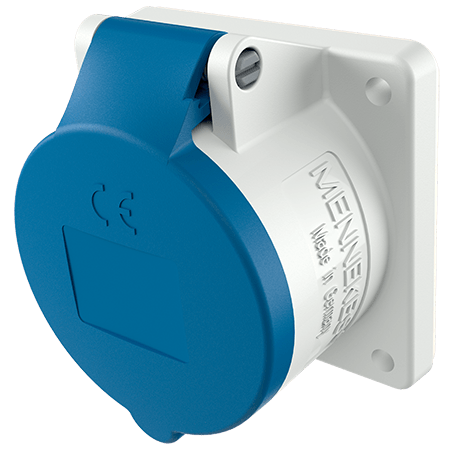

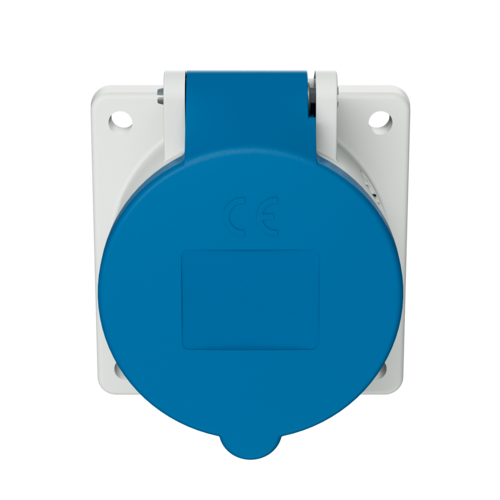

Base semiempotrable 1366

Name: Base semiempotrable
Brand: MENNEKES
SKU: 1366

Amperios 16 A 32 A

Polos

Voltios

Sentido horario

Contacto roscado
Para cableados de paso

Dirección de conexión recta

N.º ref.1366
ЕAN4015394009894

Especificaciones técnicas

Base semiempotrable 1366

Amperios	16 A
Polos	3 p
Voltios	230 V
Sentido horario	6 h
Hertzios	50-60 Hz
Técnica de conexión	bornas de tornillo
Contactos	estándar
Grado de protección	IP44
Junta de goma	75x75 mm
Agujero de fijación	60x60 mm
Peso	136 g
Marca de verificación	VDE

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Base semiempotrable 1366

Información del productoBase semiempotrable 1366 PDF, 176 KB

Declaración de conformidadBase semiempotrable 1366 PDF, 210 KB

Datos CAD 3D STPBase semiempotrable 1366 ZIP, 1,017 KB

Datos CAD 3D DWGBase semiempotrable 1366 ZIP, 2 MB

Formato vertical de dibujo dimensionalBase semiempotrable 1366 PNG, 33 KB

Formato horizontal de dibujo dimensionalBase semiempotrable 1366 PNG, 33 KB

Directrices

Base semiempotrable 1366

REACh

RoHS

Accesorios adecuados

Base semiempotrable 1366

Caja empotrable

N.º ref. 40369

Con accesorios, Utilizando el marco correspondiente es apta para alojar una base semiempotrable de 16 A o 32 A de las familias 1046, 1056, 1134 y 1136

más

Marco

N.º ref. 41340

Con junta para el montaje en una caja empotrable (código 40369) de una base semiempotrable de 16 A o 32 A de las familias 1046, 1056, 1134 y 1136

más

Marco

N.º ref. 40102

Para bases semiempotrables: familia 1056 (Contacto roscado): los 16 A, 3 p para 5 p y 32 A, 5 p en diseño especial (ver Tipo 1276) familia 1134 (Sin tornillos, TwinCONTACT): los 16 A, 3 p para 5 p

más
