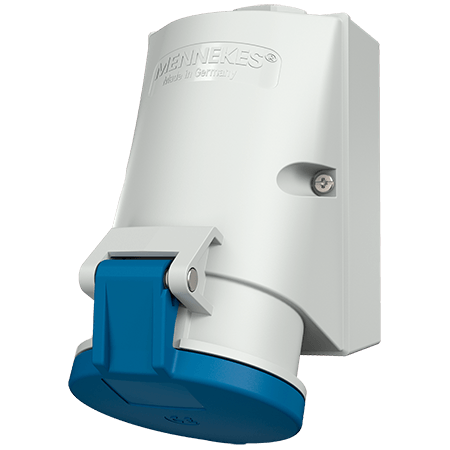

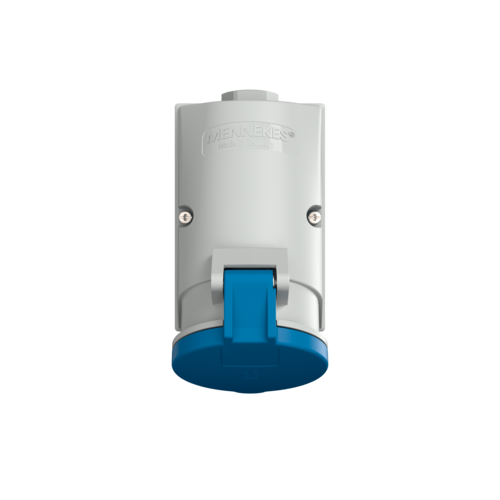

Base mural con TwinCONTACT 420

La base CEE universal para el comercio y la industria con dirección de conexión de libre elección.

Amperios 16 A 32 A

Polos

Voltios

Sentido horario

Terminales por resorte sin tornillos
Para cableados de paso
Fijación interior

La parte inferior de la carcasa gira 180º
Las bases están preparadas para montar un interruptor de contacto auxiliar

N.º ref.420
ЕAN4015394213994

TwinCONTACT

Terminales por resorte sin tornillos

Seguir leyendo

Especificaciones técnicas

Base mural con TwinCONTACT 420

Amperios	32 A
Polos	3 p
Voltios	230 V
Sentido horario	6 h
Hertzios	50-60 Hz
Técnica de conexión	sin tornillos - TwinCONTACT
Contactos	estándar
Grado de protección	IP44
Peso	210 g
Marca de verificación	VDE

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Base mural con TwinCONTACT 420

Información del productoBase mural con TwinCONTACT 420 PDF, 153 KB

Declaración de conformidadBase mural con TwinCONTACT 420 PDF, 43 KB

Datos CAD 3D STPBase mural con TwinCONTACT 420 ZIP, 707 KB

Datos CAD 3D DWGBase mural con TwinCONTACT 420 ZIP, 2 MB

Formato vertical de dibujo dimensionalBase mural con TwinCONTACT 420 PNG, 36 KB

Formato horizontal de dibujo dimensionalBase mural con TwinCONTACT 420 PNG, 36 KB

Directrices

Base mural con TwinCONTACT 420

REACh

RoHS

Accesorios adecuados

Base mural con TwinCONTACT 420

Contacto auxiliar

N.º ref. 41000

Para bases y bases semiempotrables de 16 A y 32 A de las familias 1018, 1019, 1041, 1049, 1132, 1141, 1146 y 1148, así como de 32 A de las familias 1044, 1048, 1133 y 1135, Función: Cambiador = dispositivo de apertura/cierre, NC/NO 16 A (4 A inductivos) 250 V AC
